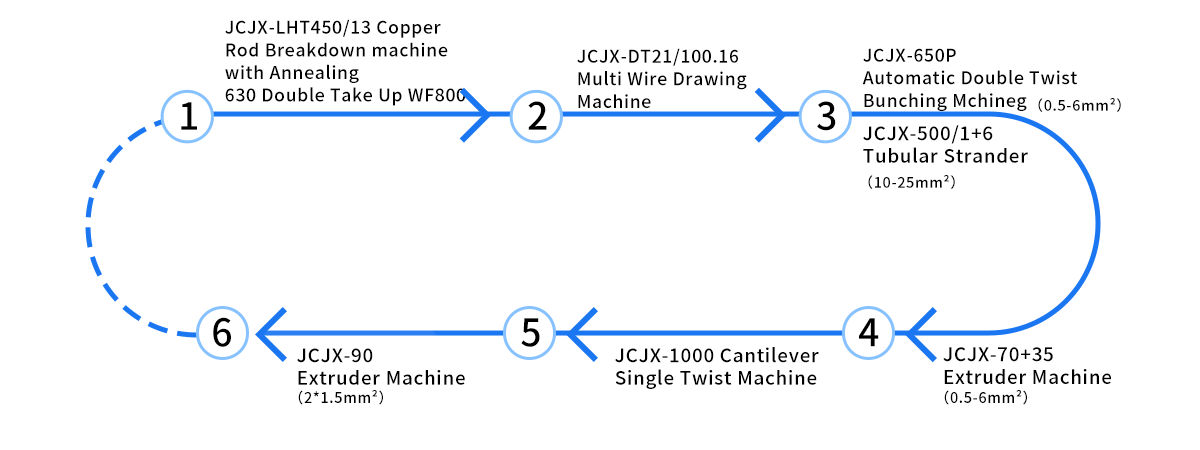

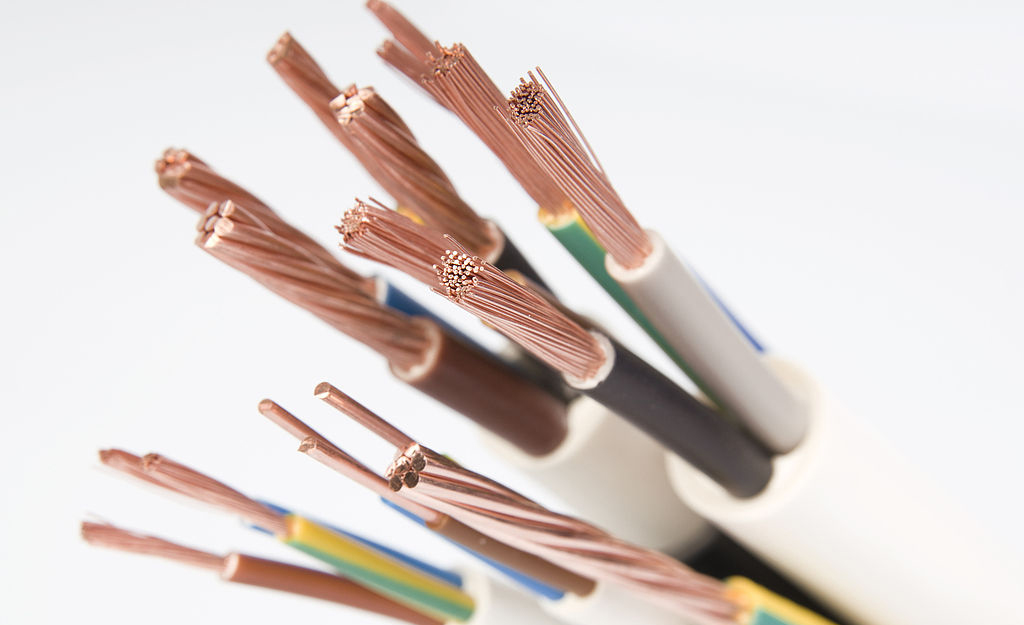

طراحی کلی تجهیزات به شرح زیر است:
1. دستگاه شکست میله مسی LHT450/13 با بازپخت کشش از سیم مسی 8 میلیمتری تا 1.2-3.5 میلیمتر
2. ماشین کشش چند سیم JCJX-DT21/100.16 تولید سیم های 0.15-0.5 میلی متری
3. دستگاه جمعکننده دوتایی خودکار JCJX-650P سیمهای 19-84 را بچرخانید تا هادیهای نرم تابیده به ابعاد 0.5-6 میلیمتر مربع تولید کنید.
4. دستگاه اکسترودر JCJX-70 35 اکستروژن عایق برای سیمهای مربعی 0.5-6
5. JCJX-1000Cantilever Single Wwist Machine سیمهای عایق شده ۲ تا ۵ هسته ای
6. دستگاه اکسترودر JCJX-90 یک غلاف محافظ برای کابل 2 تا 5 هسته ای و سیم تخت 2 * 1.5 میلی متر مربع فراهم کنید

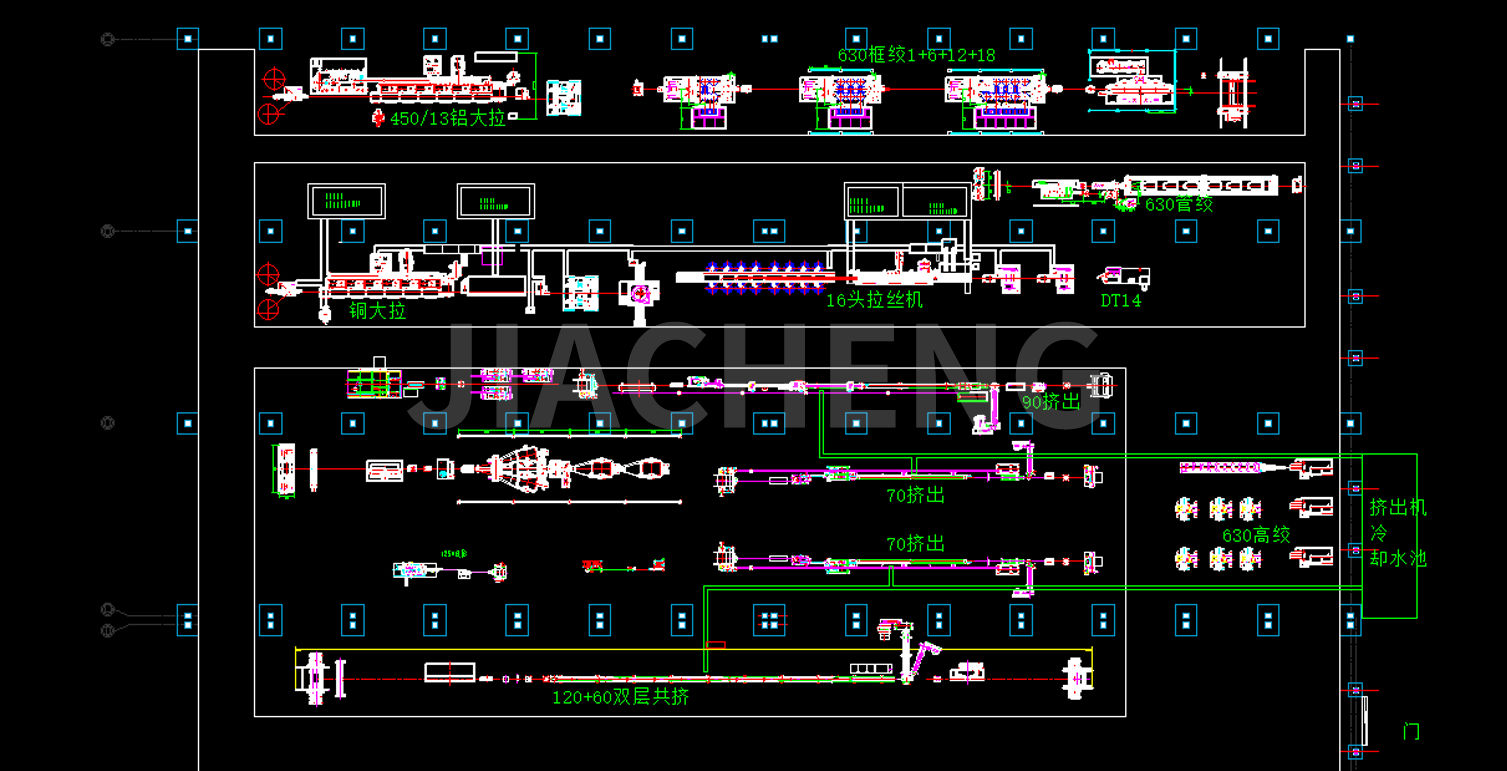

نقشه های برنامه ریزی کارخانه مشتری:
(1) دستگاه شکست میله مسی LHT450/13 با آنیل

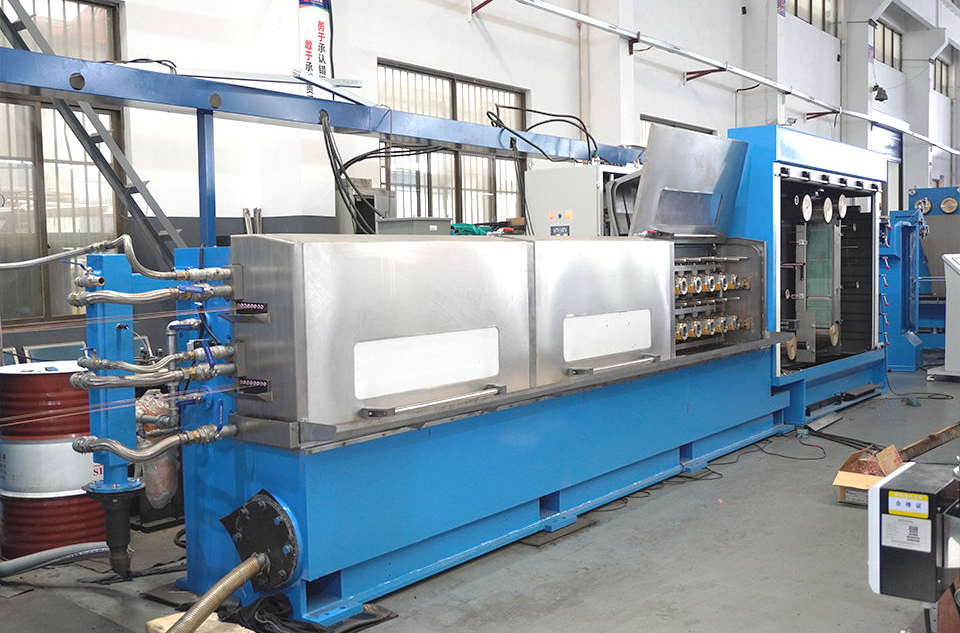

دستگاه شکست میله مسی پرسرعت JCJX-LHT450/13 برای کشیدن میله مسی معمولی ∮8 میلی متر به سیم مسی نرم ∮1.2-3.5 میلی متر است. کاپستان های طراحی در یک خط قرار گرفته اند که قادر به کار مداوم با سرعت بالا کشیدن است. قطعات مکانیکی و کنترل الکتریکی با یکدیگر مطابقت دارند و به راحتی کار می کنند، قالب ها را بدون مکث تغییر می دهند و اسپول ها را به طور خودکار تغییر می دهند. این دستگاه از ویژگی های عملکرد آسان، راندمان بالا و محصول با کیفیت می باشد.
| نوع ماشین | LHT450/13 | LHT450/11 | LHT450/9 |
| حداکثر قطر ورودی (میلی متر) | φ8 | φ8 | φ8 |
| قطر خروجی (میلی متر) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| حداکثر سرعت خط (m/s) | 25 | 22 | 20 |
| ساختار بدن | ریخته گری اتو شده |
| نوع انتقال | توسط دنده سنگ زنی با دقت بالا |
| ثابت کردن قطر سقف سرعت (میلی متر) | ثابت کردن قطر سقف سرعت (میلی متر) |
| رسم کاپستان | φ450 |
| قدرت موتور اصلی (KW) | پوشیده شده با تنگستن |
| موتور کاپستان سرعت ثابت (KW) | 280 |
| نوع روغن کاری | 75 |
| نوع روغن کاری | غوطه وری |
| تجهیزات اختیاری | 1. دستگاه آنیل پیوسته 450T 2. دوبار جمع کردن 3. کویل 4- برداشت WS-1000 |
| دستگاه آنیل پیوسته آنلاین |
| نوع ماشین | 450T | 450 ترابایت |
| دیا سیم بازپخت. (میلی متر) | Ø1.2-3.5 | Ø1.2-4.2 |
| ولتاژ بازپخت (V) | 0-60 | 0-60 |
| جریان بازپخت (A) | 0-6000A (DC) | 0-5000A (AC) |
| حداکثر سرعت بازپخت (m/s) | 25 |

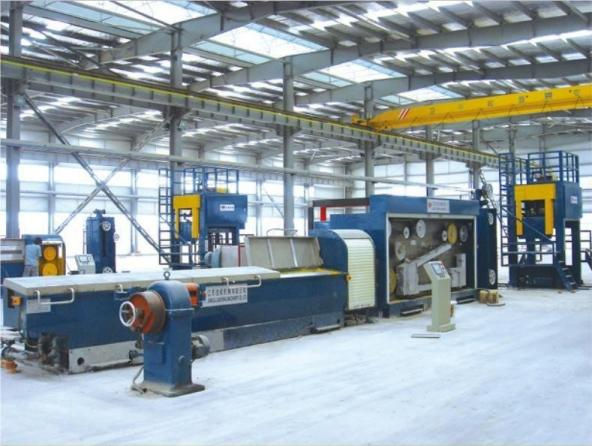

(2) JCJX-DT21/100.16 ماشین کشش چند سیم
یکی از مزایای کلیدی ماشین کشش چند سیم، بهره وری بالای آن است. با کشیدن چندین سیم به طور همزمان، دستگاه به طور قابل توجهی خروجی را در مقایسه با ماشین های کشش تک سیم سنتی افزایش می دهد. ماشین های کشش چند سیم همه کاره هستند و می توانند انواع مختلفی از میله های فلزی و بسته های سیم از جمله مس، آلومینیوم و آلیاژهای آنها را مدیریت کنند.
قطر خروجی: سیم های ظریف 0.15-0.5mm تولید کنید
| نوع ماشین | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| سیم کشی شماره | 4 سیم | 16 سیم | 20 سیم |
| حداکثر بمیر نه | 18 | 24 | 24 |
| حداکثر قطر ورودی (میلی متر) | Ø1.85 | Ø2.6 | Ø2.6 |
| قطر خروجی (میلی متر) | Ø0.25- Ø0.7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| طراحی قطر کاپستان (میلی متر) | Ø120 | Ø100 | Ø100 |
| حداکثر سرعت ترسیم (m/s) | 25 | 30 | 30 |

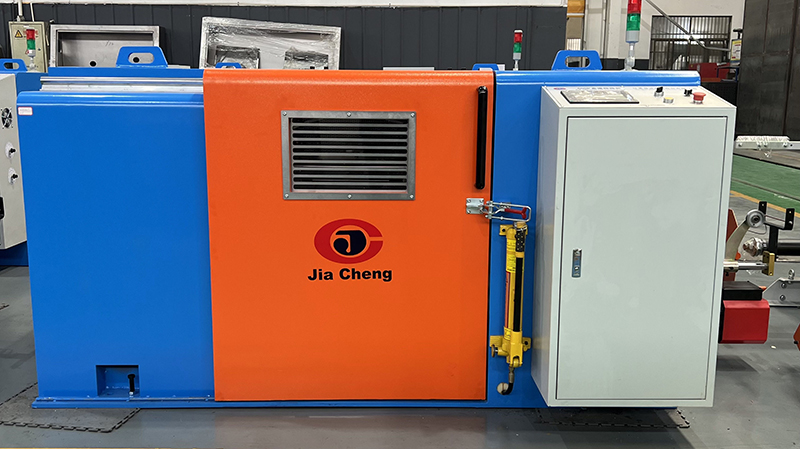

(3) دستگاه جمع کننده اتوماتیک دوتایی JCJX-650P
این برای پیچاندن سیم مسی لخت، سیم پوشش قلع و سیم لاکی که بیش از 7 رشته است، ترمز مغناطیسی، که در هنگام شکستن سیم به طور خودکار ترمز میکند، تنش از نوع کلاچ پودر مغناطیسی استفاده میکند، سازگار است. (خروجی کنترل PLC)
| نوع ماشین | JCJX-650P | JCJX-800P | JCJX-1000 |
| استفاده کنید | برای دسته بندی 7 مس لخت، سیم قلع دار، سیم لعاب دار |
| نوع کنترل | کنترل اینورتر PLC HMI |
| سطح مقطع پیچشی (mm2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| قطر سیم مسی (میلی متر) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| گام پیچشی (میلی متر) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| جهت پیچش | S یا Z |
| تنش برداشت | کشش توسط کلاچ مغناطیسی کنترل می شود |
| حداکثر سرعت شفت اصلی (r/min) | 2000 | 1200 | 800 |
| نوع پیمایش | عرضی و فاصله را می توان با عرضی بلبرینگ تنظیم کرد |
| بلبرینگ روانکاری | روانکاری روغن نازک، خنک کننده گردش خون | نوک سینه با روغن با دمای بالا | نوک سینه با روغن با دمای بالا |
| نوع بارگیری و تخلیه بوبین | نوع هیدرولیک |
| حداکثر بابین دیا. | Φ630 | Φ800 | Φ1000 |
| واحد توقف خودکار | توقف خودکار در هنگام رسیدن به طول تنظیم، و سیم شکسته در داخل و خارج |
| ترمز | ترمز مغناطیسی |
| قدرت موتور (کیلووات) | 7.5 | 11 | 22 |
| ارتفاع مرکز محور اصلی (میلی متر) | 850 | 900 | 1100 |

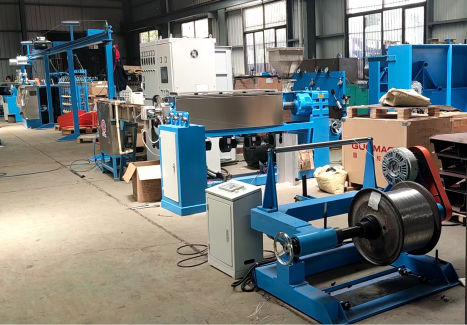

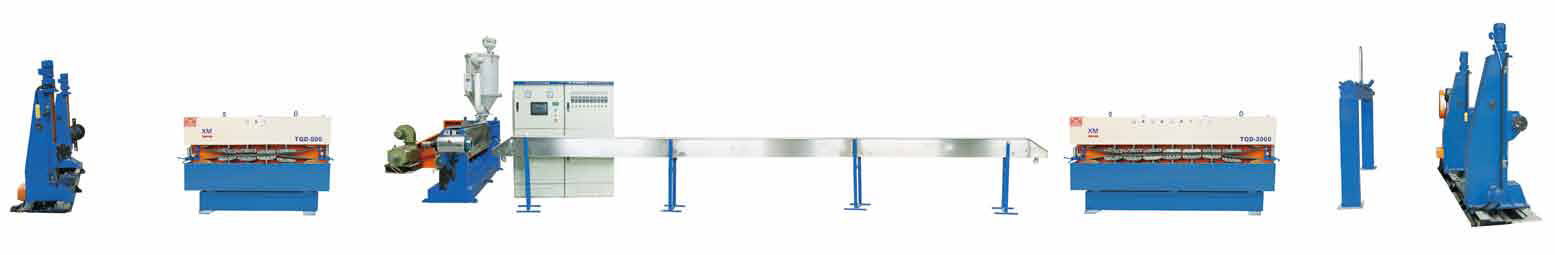

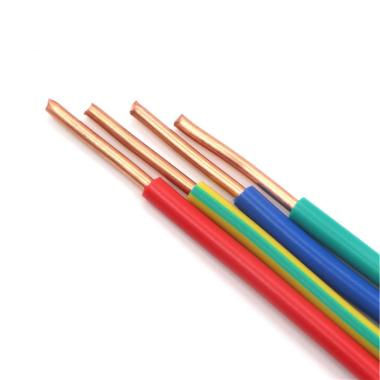

(4) دستگاه اکسترودر JCJX-70 35
طراحی دقیق پیچ، بادوام، غیر مخاطی، کروم خارج نشدن، تغییر رنگ سریع، با ظرفیت بالا، کیفیت بالا، تمرکز سیم بیش از 90٪، با دقت بالا 0.03 ± است. با کنترل PLC صفحه نمایش لمسی، عملکرد آسان، همسان سازی بیشتر.
1. استفاده: برای عایق بندی کابل با PVC، LDPE، نایلون، TPU استفاده می شود.
2. خط تولید شامل: پرداخت، ماشین اصلی، کابینت اصلی، تغار ثابت، کشش، برداشت.
3. قطعات اختیاری: کاترپیلار، دستگاه گازدار، گیج لیزری آزمایش قطر، پیچ LSZH، برداشت و پرداخت از نوع دروازه ای، برداشت و پرداخت نوع شفت انتهایی.
| تایپ کنید | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| قطر پیچ (میلی متر) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| نسبت L/D پیچ | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| قدرت موتور اصلی | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| توان کل | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| قطر تمام شده (میلی متر) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| اندازه بابین پرداختی (میلی متر) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| قدرت پرداخت | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| نوع واحد حمل و نقل | کاپستان | کاپستان | کاپستان | کاپستان | کاپستان | کاپستان کاترپیلار | کاپستان کاترپیلار |
| قدرت واحد حمل و نقل | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| طول انباشته (متر) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| اندازه بابن برداشتن (میلی متر) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| قدرت برداشت | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| سرعت خط (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| ابعاد (m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| وزن (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

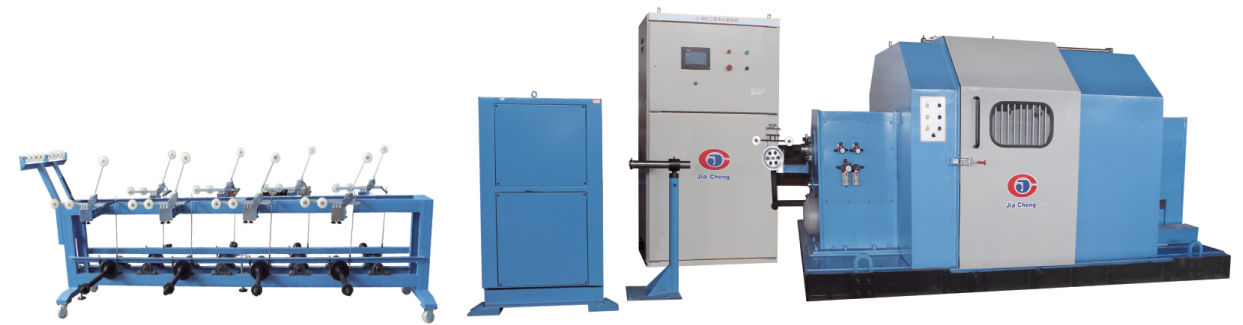

(5) JCJX-1000 Cantilever Single Twist Machine
این مناسب برای انواع کابل های داده، کابل های ارتباطی، کابل های خاص پیچ خورده، در عین حال تکمیل شده در مرکز و بسته بندی جانبی است.
| مدل | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| قطر بابین پرداخت. (میلی متر) | Φ400-Φ500-Φ630 |
| قطر ماسوره برداشتن (میلی متر) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| قطر سیم قابل اجرا (میلی متر) | Φ0.6-3.0 | Φ1.0-5.0 |
| قدرت موتور اصلی (کیلووات) | 11 | 15 | 15 | 20 |
| حداکثر قطر خوابیدن (میلی متر) | Φ15 | Φ20 | Φ25 | Φ30 |
| گام پیچشی (میلی متر) | 20-200 | 30-300 | 30-350 | 30-350 |
| تعداد چرخش (r/min) | 1000 | 800 | 600 | 550 |
| تنش جذب | کشش پنوماتیک |
| سبک پیمایش | تنظیم بدون پله، با توجه به سرعت چرخش بوبین و حرکت رفت و برگشتی |
| مسافت پیمودن (میلی متر) | 2-12 | 3-20 | 3-30 | 3-30 |
| جهت پیچش | S یا Z Direction free designation |
| نوع بسته بندی | سیم پیچ وسط یا بسته بندی جانبی |

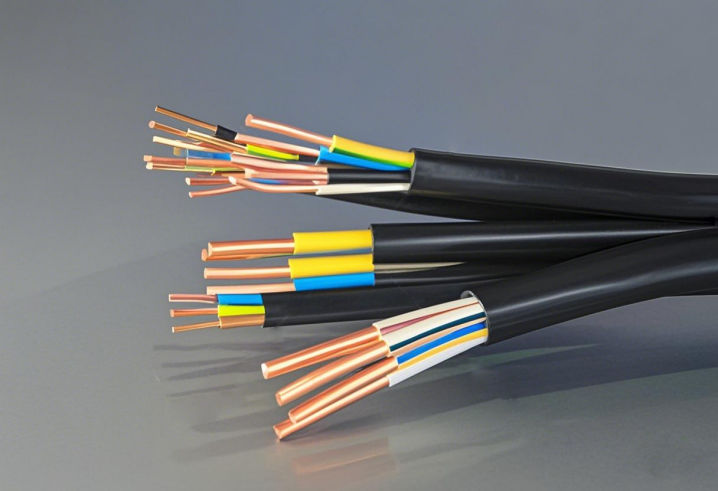

(6) دستگاه اکسترودر JCJX-90

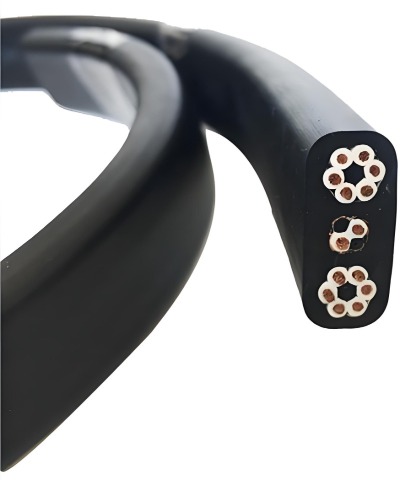

دامنه کاربرد: برای تولید کابل عایق پی وی سی استفاده کنید، یک غلاف محافظ برای کابل 2-5 هسته ای و سیم تخت 2 * 1.5 میلی متر مربع ارائه دهید.
| تایپ کنید | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| قطر پیچ (میلی متر) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| نسبت L/D پیچ | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| قدرت موتور اصلی | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| توان کل | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| قطر تمام شده (میلی متر) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| اندازه بابین پرداختی (میلی متر) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| قدرت پرداخت | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| نوع واحد حمل و نقل | کاپستان | کاپستان | کاپستان | کاپستان | کاپستان | کاپستان کاترپیلار | کاپستان کاترپیلار |
| قدرت واحد حمل و نقل | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| طول انباشته (متر) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| اندازه بابن برداشتن (میلی متر) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| قدرت برداشت | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| سرعت خط (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| ابعاد (m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| وزن (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
