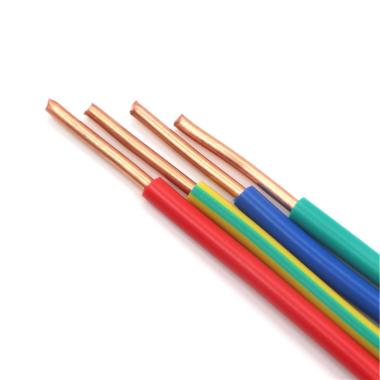

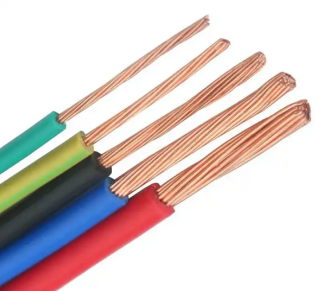

از 8 میلی متر میله مسی تا کابل تک هسته ای 1.5-2.5 مربعی
این طرح به یکی از مشتریان ما از غنا ارائه شد:
با شروع از امضای قرارداد با مشتری ما،
تکمیل تولید ماشین و پذیرش مشتری،
ترتیب حمل و نقل کانتینر،
ترتیب مهندسان برای رفع اشکال
حدود ۶ ماه بعد، مشتری ما تولید عادی خود را شروع کرد.

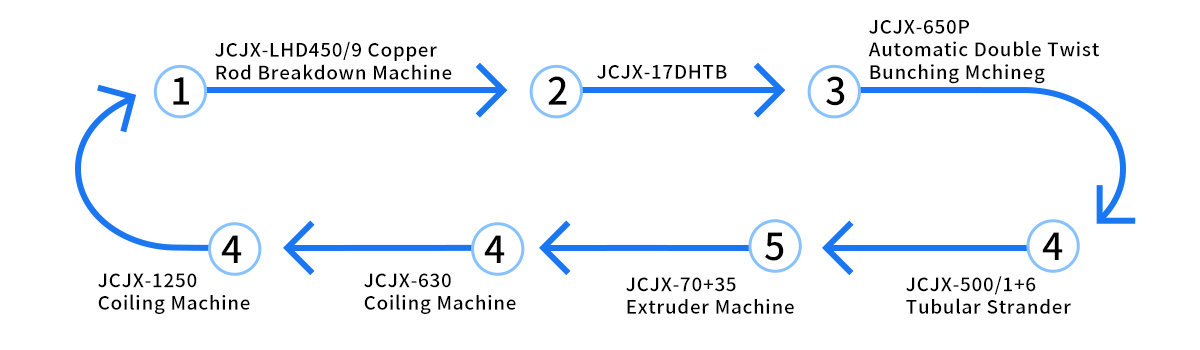

در مجموع هفت خط تولید وجود دارد که در شکل زیر نشان داده شده است:
1. دستگاه خرابی میله مسی JCJX-LHD450/9
2. JCJX-17DHTB
3. JCJX-650P خودکار دو چرخاندن ماشین
4. JCJX-500/1 6 لوله استردر
5. دستگاه اکسترودر JCJX-70 35
6. دستگاه کلاف JCJX-630
7. دستگاه کلاف JCJX-1250

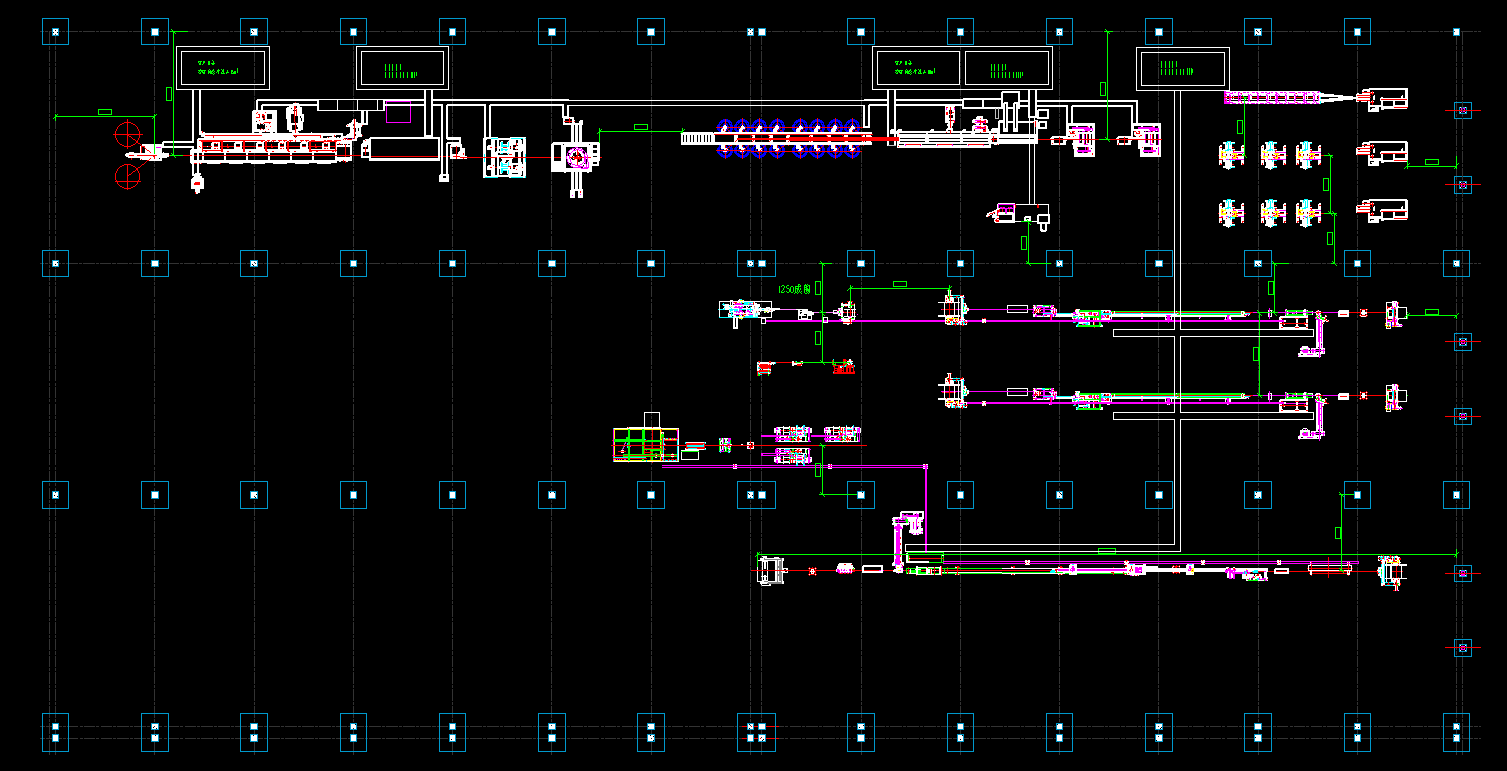

نقشه های برنامه ریزی کارخانه مشتری

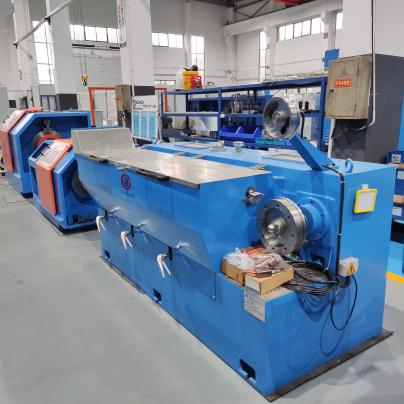

JCJX-LHD450/9

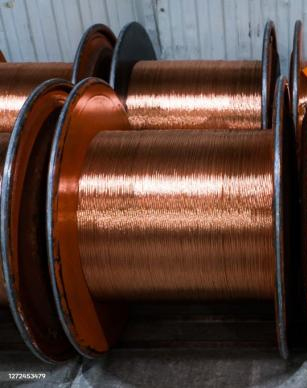

دستگاه شکست میله مسی LHT450 یک تجهیزات نقشه کشی است که سیم مسی را با قطر 8 تا 1.2 میلی متر تا 4.0 میلی متر می کشد. دارای بدنه گیربکس چدنی است، با صدای کم کار می کند و روی سطح آن با کاربید تنگستن پوشیده شده است.
حداکثر قطر ورودی: Φ 8 میلی متر
قطر خروجی: Φ 1.2mm~ Φ 4.0mm، Φ 1.5mm~ Φ 4.0mm، Φ 2.1mm~ Φ 4.0mm.
| نوع ماشین | LHT450/13 | LHT450/11 | LHT450/9 |
| حداکثر قطر ورودی (میلی متر) | φ8 | φ8 | φ8 |
| قطر خروجی (میلی متر) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| حداکثر سرعت خط (m/s) | 25 | 22 | 20 |
| ساختار بدن | ریخته گری اتو شده | ||
| نوع انتقال | توسط دنده سنگ زنی با دقت بالا | ||
| سرعت کاپستان دیا را رفع کنید. (میلی متر) | سرعت کاپستان دیا را رفع کنید. (میلی متر) | ||
| رسم کاپستان | φ450 | ||
| قدرت موتور اصلی (KW) | پوشیده شده با تنگستن | ||
| موتور کاپستان سرعت ثابت (KW) | 280 | ||
| نوع روغن کاری | 75 | ||
| نوع روغن کاری | غوطه وری | ||
| تجهیزات اختیاری | 1. 450T دستگاه آنیل پیوسته 2. افزایش دو برابری 3. کویل 4- برداشت WS-1000 | ||

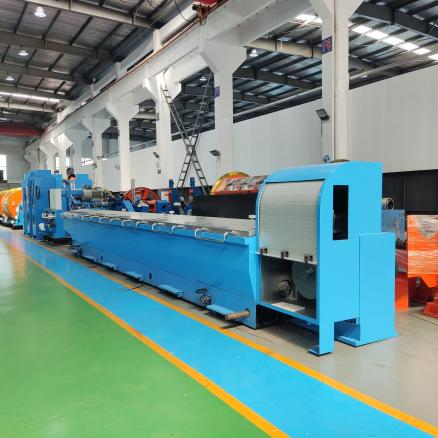

JCJX-17DHTB
سرعت کشش بین ماشین های سیم کشی پرسرعت و کم سرعت است. این دستگاه مجهز به یک دستگاه آنیل پیوسته است که می تواند عملیات حرارتی آنلاین را بر روی سیم در طول فرآیند کشش انجام دهد تا سختی کار را حذف کرده و انعطاف پذیری فلز را بازیابی کند.
1. سیستم کنترل تنش خودکار دو اینورتر.
2. یکپارچه سازی 250 قاب اصلی چدن، ماشین آلات دقیق، بدون شوک.
3. Capstan تحت درمان با تنگستن مقاوم در برابر سایش.
4. مناسب برای آنیلر پیوسته، دستگاه برداشت با شفت و بدون شفت و دستگاه کویل.
| نوع ماشین | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| حداکثر قطر ورودی (میلی متر) | Φ3.5 | |||
| قطر خروجی (میلی متر) | Φ0.65-2.80 | Φ1.2-2.8 | Φ0.4-1.6 | Φ0.4-1.2 |
| حداکثر بمیر نه | 13 | 9 | 17 | 17 |
| حداکثر سرعت خط (m/min) | 2000 | 1200 | 1800 | 1200 |
| ساختار بدن | ریخته گری اتو شده |
|
|
|
| نسبت لغزش دستگاه | 20% | 18% | 20% | 18% |
| نوع انتقال | 280 | 300 | 250 | 260 |
| سرعت ثابت Capstan Dia. (میلی متر) | توسط دنده سنگ زنی با دقت بالا | با زنجیر | ||
| توان مصرفی موتور (KW) | 11 (15) | 11 | ||
| نوع روغن کاری | غوطه وری کامل | نوع اسپری | ||
| اندازه بابن برداشتن (میلی متر) | Φ500/Φ630 (حفره 127 میلیمتر است) یا براساس نیاز تغییر میکند | |||
| تجهیزات اختیاری | 1. دستگاه آنیل پیوسته 2. کویل | |||
| دستگاه آنیل پیوسته آنلاین | |||
| تایپ کنید | 350T | 250T/B | 250T/A |
| ساختار ماشین | افقی | عمودی | عمودی |
| قطر چرخ بازپخت (میلی متر) | Φ350 | Φ250 | Φ250 |
| قطر سیم آنیلینگ (میلی متر) | Φ0.8-Φ2.8 | Φ0.6-Φ2.2 | Φ0.4-Φ1.6 |
| نوع حفاظت بازپخت | بخار یا نیتروژن | ||
| ولتاژ آنیلینگ | 0-65 ولت (DC) | 0-60 ولت (DC) | |
| جریان بازپخت | 0-2500A (DC) | 0-(2000A,1500A,1200A)(DC) | |

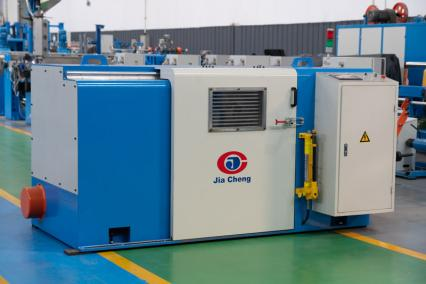

دستگاه جمع کننده اتوماتیک دوتایی JCJX-650P
برای پیچاندن سیم مسی لخت، سیم قلع پوشیده شده و سیم لاکی که بیش از 7 رشته هستند، سازگار است. ترمز مغناطیسی که با شکستن سیم به طور خودکار ترمز می کند، از نوع کلاچ پودری مغناطیسی استفاده می کند. (خروجی کنترل PLC).
1. مبدل نام تجاری INOVANCE را اتخاذ می کند، بلبرینگ ها مارک های وارداتی هستند.
2. موتور برند درجه یک ملی را اتخاذ می کند
3. ولتاژ کم روشن و خاموش، ترمز با نام تجاری درجه بالا در داخل و خارج از کشور اتخاذ می کند.
| نوع ماشین | JCJX-300P | JCJX-500P | JCJX-500PB |
| استفاده کنید | برای دسته بندی 7 مس لخت، سیم قلع دار، سیم لعاب دار | ||
| نوع کنترل | کنترل اینورتر PLC HMI | ||
| سطح مقطع پیچشی (mm2) | 0.035-0.45 | 0.05-2.50 | 0.05-4.00 |
| قطر سیم مسی (میلی متر) | Φ0.05-Φ0.25 | Φ0.10-Φ0.45 | Φ0.10-Φ0.52 |
| گام پیچشی (میلی متر) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| جهت پیچش | S یا Z | ||
| تنش برداشت | کشش توسط کلاچ مغناطیسی کنترل می شود | ||
| حداکثر سرعت شفت اصلی (r/min) | 3000 | 3000 | 2500 |
| نوع پیمایش | عرضی و فاصله را می توان با عرضی بلبرینگ تنظیم کرد | ||
| بلبرینگ روانکاری | نوک سینه با روغن با دمای بالا | روانکاری روغن نازک، خنک کننده گردش خون | |
| نوع بارگیری و تخلیه بوبین | نوع هیدرولیک | ||
| حداکثر بابین دیا. | Φ300 | Φ500 | Φ500 |
| واحد توقف خودکار | توقف خودکار در حین رسیدن به طول تنظیم، و سیم شکسته در داخل و خارج | ||
| ترمز | ترمز مغناطیسی | ||
| قدرت موتور (کیلووات) | 4 | 5.5 | 5.5 |
| ارتفاع مرکز محور اصلی (میلی متر) | 630 | 700 | 700 |

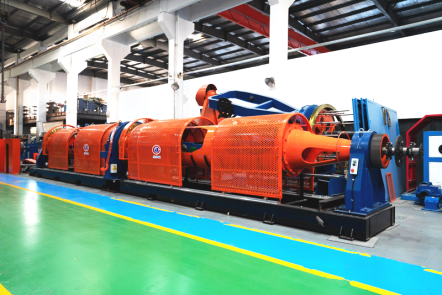

JCJX-500/1 6 Tubular Strander
از این دستگاه برای ساخت سیم رشته ای مسی، سیم رشته آلومینیومی هسته فولادی و طناب فولادی استفاده می شود. همچنین می توان از آن برای رشته سیم فولادی و سیم عایق استفاده کرد.
با توجه به مدلهای مختلف، حداکثر قطر بیرونی چرخش را میتوان انتخاب کرد: 12 میلیمتر و 15 متر با توجه به مدلهای مختلف، محدوده پیچش 20~181، 20~331، 36~274 است.
1. عملکرد راحت، کنترل اینورتر PLC HMI.
2. کم هزینه و راندمان بالا.
3. سرعت بالا، ظرفیت بالا.
4. این دستگاه برای ساخت سیم رشته ای مسی، سیم رشته آلومینیومی با هسته فولادی و طناب فولادی استفاده می شود. همچنین می توان از آن برای رشته سیم فولادی و سیم عایق استفاده کرد.
| نوع ماشین | نوع 400 | نوع 500 | نوع 630 |
| قطر سیم مسی تک | Ø1.0-2.5mm | Ø 1.3-4.5mm | |
| قطر سیم فولادی تک | Ø1.5-3.0 | Ø1.3-3.5mm | |
| قطر سیم آلومینیومی تک | Ø1.5-4.0mm | Ø1.8-5mm | |
| حداکثر دیا رشته. | 12 میلی متر | 15 میلی متر
| |
| محدوده زمین | 20-181 میلی متر | 20-331 میلی متر | 36-274 میلی متر |
|
سرعت چرخش لوله |
700 دور در دقیقه | نوع بلبرینگ بزرگ 600r/min | نوع بلبرینگ بزرگ 500r/min |
| چرخ نگهدارنده 500r/min | چرخ نگهدارنده 350r/min | ||
| قطر چرخ کششی | Ø800 400 میلی متر | Ø1250mm | Ø1250mm |
| ماسوره پرداخت در داخل غنچه | 400mm | 500 میلی متر | 630 میلی متر |
| اندازه ماسوره برداشت | PN800-1250 میلی متر | PN800-1600mm | PN1200-2000 میلی متر |

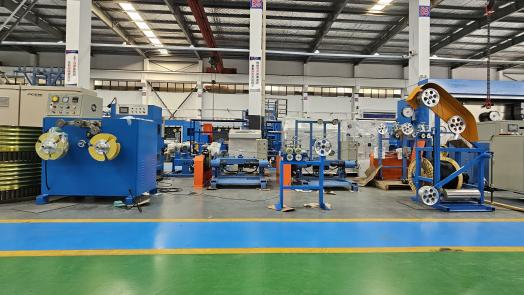

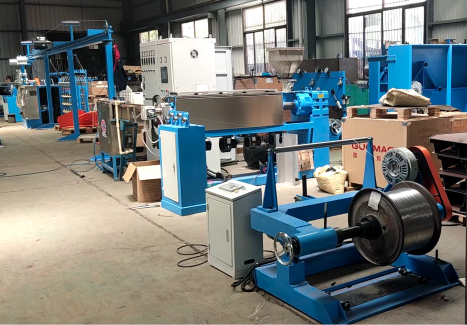

دستگاه اکسترودر JCJX-70 35
طراحی دقیق پیچ، بادوام، غیر مخاطی، کروم خارج نشدن، تغییر رنگ سریع، با ظرفیت بالا، کیفیت بالا، تمرکز سیم بیش از 90٪، با دقت بالا 0.03 ± است. با کنترل PLC صفحه نمایش لمسی، عملکرد آسان، همسان سازی بیشتر.
1. استفاده: برای عایق بندی کابل با PVC، LDPE، نایلون، TPU استفاده می شود.
2. خط تولید شامل: پرداخت، ماشین اصلی، کابینت اصلی، تغار ثابت، کشش، برداشت.
3. قطعات اختیاری: کاترپیلار، دستگاه گازدار، گیج لیزری آزمایش قطر، پیچ LSZH، برداشت و پرداخت از نوع دروازه ای، برداشت و پرداخت نوع شفت انتهایی.
| تایپ کنید | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| قطر پیچ (میلی متر) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| نسبت L/D پیچ | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| قدرت موتور اصلی | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| توان کل | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| قطر تمام شده (میلی متر) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| اندازه بابین پرداختی (میلی متر) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| قدرت پرداخت | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| نوع واحد حمل و نقل | کاپستان | کاپستان | کاپستان | کاپستان | کاپستان | کاپستان کاترپیلار | کاپستان کاترپیلار |
| قدرت واحد حمل و نقل | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| طول انباشته (متر) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| اندازه بابن برداشتن (میلی متر) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| قدرت برداشت | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| سرعت خط (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| ابعاد (m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| وزن (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
دستگاه کلاف JCJX-630/1250
عمدتاً برای چرخاندن رول های بلند سیم یا کابل به سیم پیچ ها برای تسهیل بسته بندی، حمل و نقل و استفاده بعدی استفاده می شود.
ویژگی:
1. کشش خودکار می تواند واحد پرداخت را کنترل کند، سیم ها به طور کامل روی ماسوره مرتب شده اند.
2. اتخاذ خودکار پرداخت کردن مجموعه، پرداخت سیم به منظور است.
3. راندمان بالا، به طور کلی، تولید 700 در 8 ساعت، سه بار بلند کنید.
| مدل | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| محدوده سیم قابل اجرا | 0.5-6mm2 | 10-70 میلی متر مربع | 10-240 میلی متر مربع |
| کشش عبوری | به صورت خودکار | ||
| سرعت موتور اصلی | 0-600 دور در دقیقه | 0-300 دور در دقیقه | 0-300 دور در دقیقه |
| در حال بارگیری نوع بوبین | نوع اهرمی | نوع برقی | نوع برقی |
| مدل بیبین با پرداخت | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| روی مدل ضربه بزنید | قطر بیرونی .≤320 میلی متر دیا داخلی. 120 میلی متر عرض 30-100 میلی متر |
قطر بیرونی.≤600 میلی متر دیا داخلی. 200300 میلی متر عرض 60-150 میلی متر 150-200 میلی متر | 50-250 |
| قدرت | 2.2 کیلووات | 3 کیلووات | 4 کیلو وات |
| سازه پیشخوان کنتور | تایپ کنید of wheel pressure | نوع دوچرخ با فشار هوا | دو چرخ با فشار هوا تایپ کنید |
| نوع القایی/ دقت اندازهگیری | رمزگذار چرخشی/0.5٪ | رمزگذار چرخشی/0.5٪ | رمزگذار چرخشی/0.5٪ |
