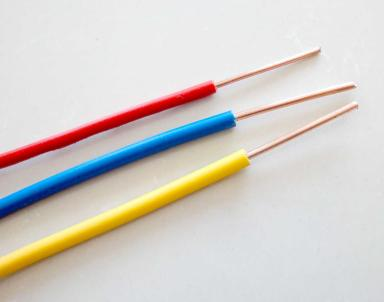

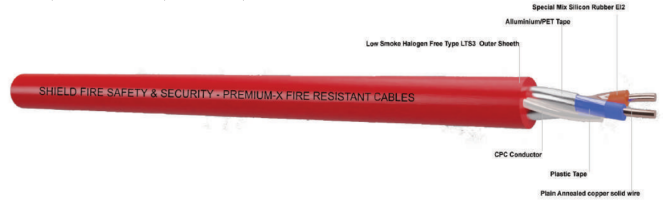

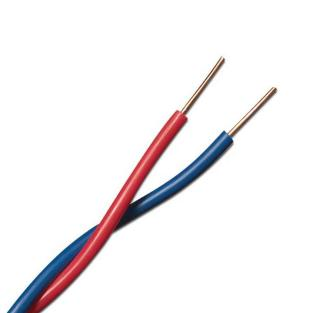

از سیم مسی خالی گرفته تا کابل دو هسته ای مقاوم در برابر آتش
این طرح به یکی از مشتریان ما از امارات متحده عربی ارائه شد، ما 4 ماه از سفارش قرارداد با مشتریان، تکمیل تولید، پذیرش مشتری، ترتیب حمل و نقل کانتینر، تنظیم مهندسین برای رفع اشکال، تا در نهایت به تولید عادی برای مشتریان سپری کردیم.

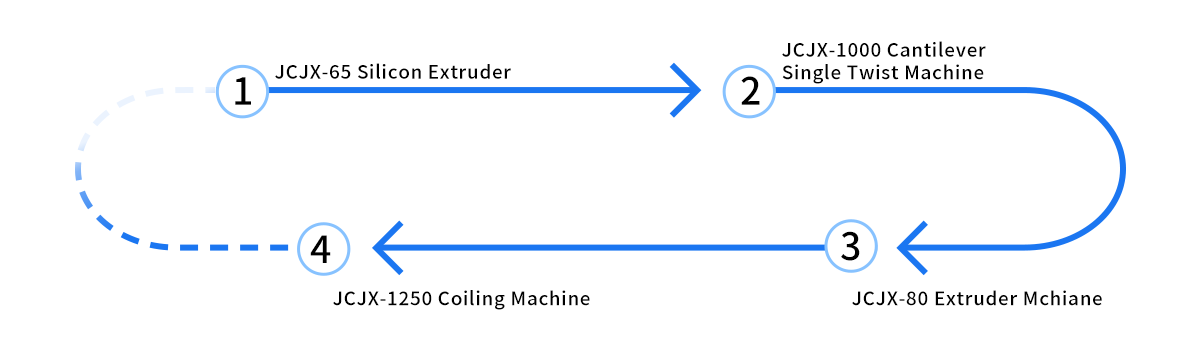

در مجموع چهار خط تولید وجود دارد و جزئیات به شرح زیر است:
1. اکسترودر سیلیکونی JCJX-65 اکستروژن سیم هسته
2. دستگاه تک پیچی کنسول JCJX-1000 پیچاندن سیم هسته
3. اکسترودر JCJX-80 اکستروژن غلاف
4. دستگاه کلاف JCJX-1250 سیم پیچی

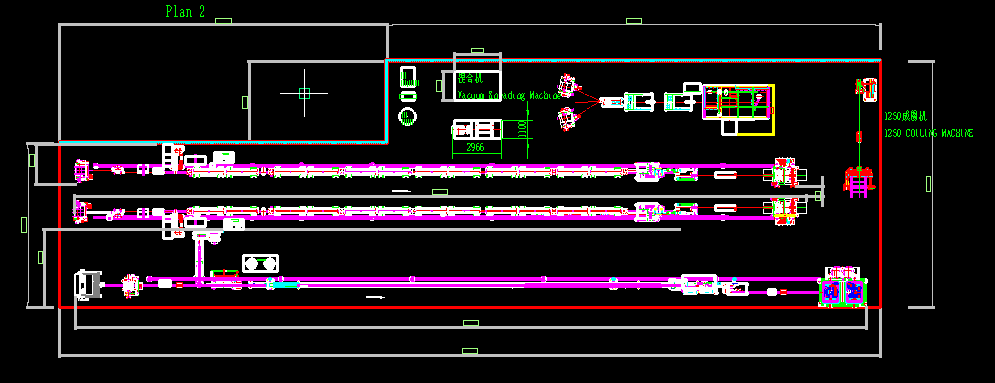

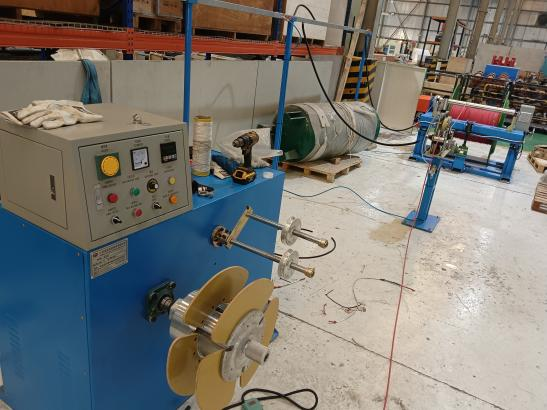

نقشه های برنامه ریزی کارخانه مشتری
Jiangsu Jiacheng Technology Co., Ltd. از زمان تاسیس خود در سال 1990 متعهد به توسعه صنعت تجهیزات تولید کابل بوده است. ما یک شرکت حرفه ای هستیم که انواع مختلفی از تجهیزات تولید سیم و کابل مانند ماشین های سیم کشی، ماشین های پیچش، ماشین های اکسترودر، ماشین های سیم پیچ، ماشین های پیچ و مهره، ماشین های سیم پیچ و پیچ و مهره را تولید می کنیم. و سایر دستگاه های سیم و کابل سازی مرتبط.
اخیراً شرکت ما با موفقیت با یک مشتری در امارات متحده عربی به توافقنامه همکاری منعقد کرده و طرح کاملی را برای تولید خط تولید کابل ضد حریق 2 هسته ای 1.5-2.5 متر مربعی تحویل داده است. در طول فرآیند پذیرش، مشتری عملکرد مکانیکی، کیفیت و خدمات پس از فروش مختلف شرکت ما را به خوبی تشخیص داد و مشتاقانه منتظر همکاری بیشتر با Jiacheng Technology در آینده است.

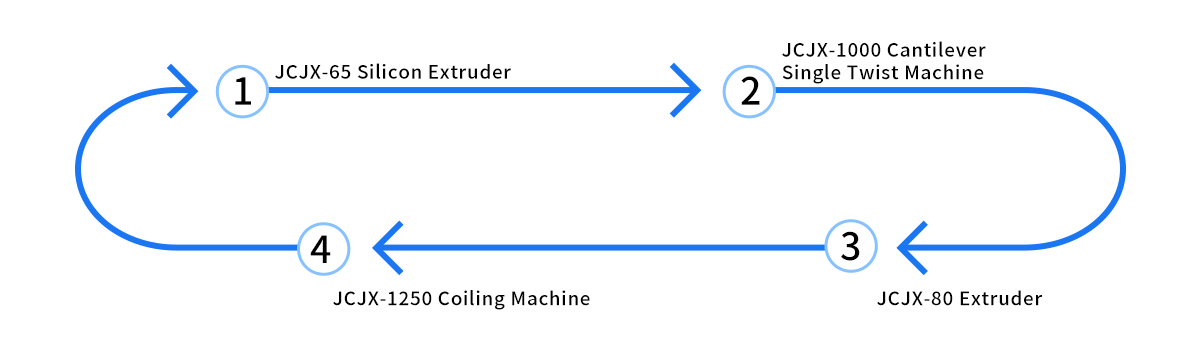

فرآیند خط تولید:
کل طرح برنامه ریزی

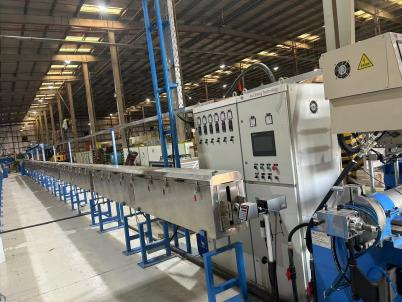

اکسترودر سیلیکونی JCJX-65
اعمال بر روی انواع کابل لاستیکی سیلیکونی با دمای بالا و غلاف با دمای بالا.
1. کنترل صفحه نمایش لمسی PLC، پارامتر تنظیم و نظارت بر کل خط تولید.
2. لاستیک سیلیکونی از پیچ و بشکه، ضربدر و قالب برای جلوگیری از ولکانیزاسیون داخلی استفاده می کند.
3. لاستیک سیلیکون استفاده می شود اجتناب از تنظیم سر قالب، سیستم خنک کننده آب کنترل خودکار یا کنترل دستی.
4. با سیستم بازخورد تست دقیق برای اطمینان از قطر سیم دقیق تا کاهش هزینه.
| مدل | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| قدرت ماشین اصلی (کیلووات) | 11 | 22 | 37 | 45 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) | 30 | 80 | 135 | 260 |
| قطر پیچ (میلی متر) | φ45 | Φ70 | φ90 | φ120 |
| نسبت L/D پیچ | 12:1 | 14:1 | 14:1 | 14:1 |
| اندازه بوبین پرداختی (میلی متر) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| اندازه هادی (میلی متر) | φ0.2-3.0 | Φ1.5-6.0 | φ2.1-10 | φ5.0-15 |
| اندازه کابل تمام شده (میلی متر) | φ0.8-5.0 | Φ1.8-8.0 | φ3.0-12 | φ8.0-20 |
| طول مخزن ولکانیزاسیون (متر) | 12 | 16 | 24 | 24 |
| قدرت گرمایش | بخش 36 کیلووات | بخش 48 کیلووات | بخش 72 کیلووات | بخش 84 کیلووات |
| موتور کششی (کیلووات) | 2.2 | 4 | 7.5 | 11 |
| سرعت تولید (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| اندازه های ماسوره برداشتن (میلی متر) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

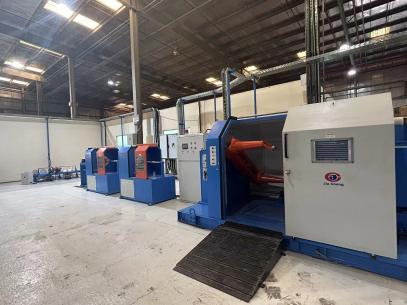

دستگاه تک پیچی کنسول JCJX-1000
برای انواع کابل و بسته بندی و همچنین برای انواع هادی نرم و کابل کامپیوتر، کابل کنترل کابل لاستیکی مانند KVVRP، KVVR، RVV، KVV استفاده می شود.
1) ثبات بیشتر، راندمان تولید بالا، سر و صدای کم و کارکرد آسان.
2) می تواند هم کابل و هم سیم مسی را بپیچاند.
3) چرخاندن و پیچیدن همزمان.
| مدل | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| قطر بابین پرداخت. (میلی متر) | Φ400-Φ500-Φ630 | |||
| قطر ماسوره برداشتن (میلی متر) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| قطر سیم قابل اجرا (میلی متر) | Φ0.6-3.0 | Φ1.0-5.0 | ||
| قدرت موتور اصلی (کیلووات) | 11 | 15 | 15 | 20 |
| حداکثر قطر خوابیدن (میلی متر) | Φ15 | Φ20 | Φ25 | Φ30 |
| گام پیچشی (میلی متر) | 20-200 | 30-300 | 30-350 | 30-350 |
| تعداد چرخش (r/min) | 1000 | 800 | 600 | 550 |
| تنش جذب | کشش پنوماتیک | |||
| سبک پیمایش | تنظیم بدون پله، با توجه به سرعت چرخش بوبین و حرکت رفت و برگشتی | |||
| مسافت پیمودن (میلی متر) | 2-12 | 3-20 | 3-30 | 3-30 |
| جهت پیچش | نامگذاری رایگان جهت S یا Z | |||
| نوع بسته بندی | سیم پیچ وسط یا بسته بندی جانبی | |||

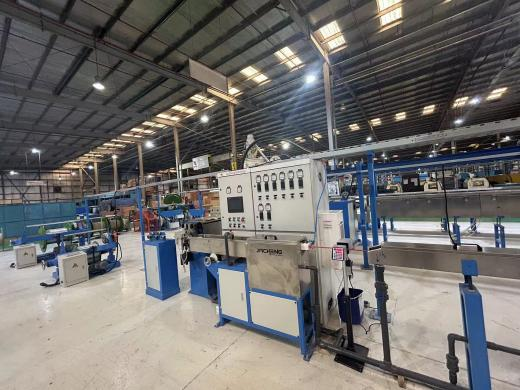

اکسترودر JCJX-80
برای عایق کاری سیم و کابل با PVC، LDPE، نایلون، TPU استفاده می شود. همچنین می توان آن را تجهیزاتی با کراس هد سه گانه کواکستروژن و دو لایه باشد.
1. خط تولید شامل: پرداخت، ماشین اصلی، کابینت اصلی، تغار ثابت، تغار متحرک، انباشته، کشش، برداشت، تستر جرقه.
2. قطعات اختیاری: پرداخت فعال، پیش گرمکن، دستگاه پودر، گیج لیزری آزمایش قطر، پیچ LSZH، دستگاه برداشتن تک و دو بابین، دستگاه سیم پیچ و بسته بندی.
3. ویژگی: طراحی دقیق پیچ، بادوام، غیر مخاطی، کروم خارج نمی شود، رنگ را به سرعت تغییر می دهد، با ظرفیت بالا، کیفیت بالا، تمرکز سیم بیش از 90٪ است، با دقت بالا ± 0.03. با کنترل PLC صفحه لمسی، عملکرد آسان، هممی سازی بیشتر.
| تایپ کنید | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| قطر پیچ (میلی متر) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| نسبت L/D پیچ | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| ظرفیت اکستروژن (کیلوگرم در ساعت) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| قدرت موتور اصلی | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| توان کل | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| قطر تمام شده (میلی متر) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| اندازه بابین پرداختی (میلی متر) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| قدرت پرداخت | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| نوع واحد حمل و نقل | کاپستان | کاپستان | کاپستان | کاپستان | کاپستان | کاپستان کاترپیلار | کاپستان کاترپیلار |
| قدرت واحد حمل و نقل | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| طول انباشته (متر) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| اندازه بابن برداشتن (میلی متر) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| قدرت برداشت | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| سرعت خط (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| ابعاد (m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| وزن (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
دستگاه کلاف JCJX-1250
عمدتاً برای چرخاندن رول های بلند سیم یا کابل به سیم پیچ ها برای تسهیل بسته بندی، حمل و نقل و استفاده بعدی استفاده می شود.
ویژگی:
1. کشش خودکار می تواند واحد پرداخت را کنترل کند، سیم ها به طور کامل روی ماسوره مرتب شده اند.
2. اتخاذ خودکار پرداخت کردن مجموعه، پرداخت سیم به منظور است.
3. راندمان بالا، به طور کلی، تولید 700 در 8 ساعت، بالابر سه بار.
| مدل | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| محدوده سیم قابل اجرا | 0.5-6mm2 | 10-70 میلی متر مربع | 10-240 میلی متر مربع |
| کشش عبوری | به صورت خودکار | ||
| سرعت موتور اصلی | 0-600 دور در دقیقه | 0-300 دور در دقیقه | 0-300 دور در دقیقه |
| در حال بارگیری نوع بوبین | نوع اهرمی | نوع برقی | نوع برقی |
| مدل بیبین با پرداخت | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| روی مدل ضربه بزنید | قطر بیرونی .≤320 میلی متر دیا داخلی. 120 میلی متر عرض 30-100 میلی متر |
قطر بیرونی.≤600 میلی متر دیا داخلی. 200300 میلی متر عرض 60-150 میلی متر 150-200 میلی متر | 50-250 |
| قدرت | 2.2 کیلووات | 3 کیلو وات | 4 کیلو وات |
| سازه پیشخوان کنتور | تایپ کنید of wheel pressure | نوع دوچرخ با فشار هوا | دو چرخ با فشار هوا تایپ کنید |
| نوع القایی/ دقت اندازهگیری | رمزگذار چرخشی/0.5٪ | رمزگذار چرخشی/0.5٪ | رمزگذار چرخشی/0.5٪ |
